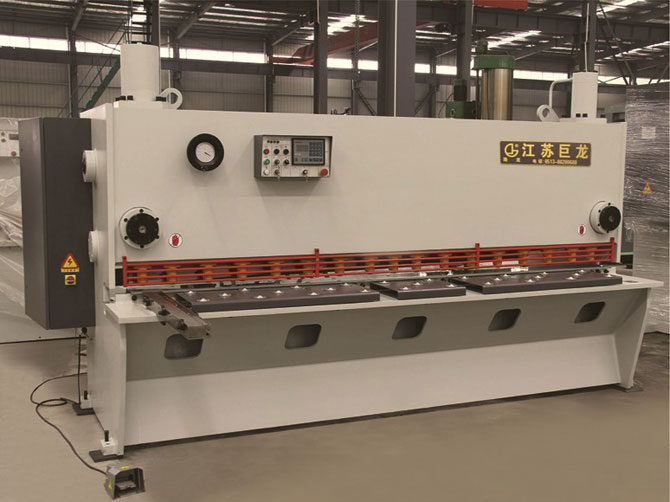

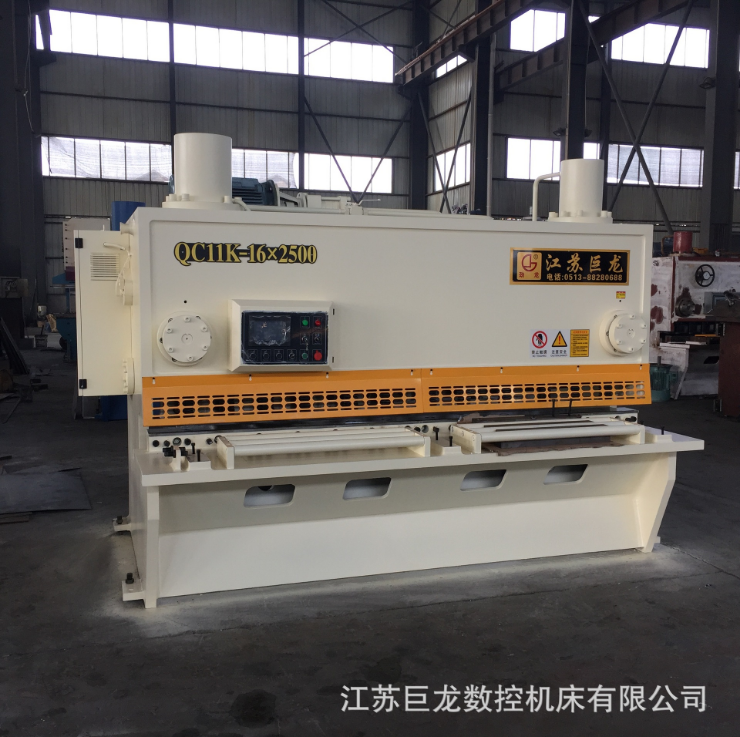

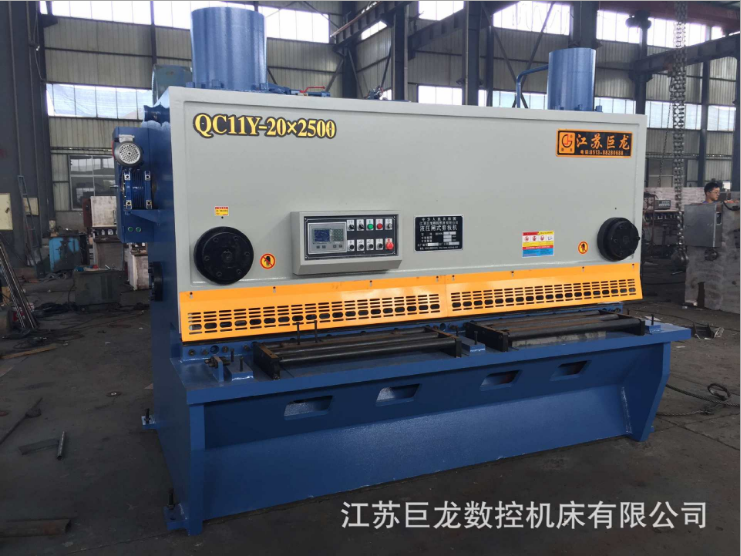

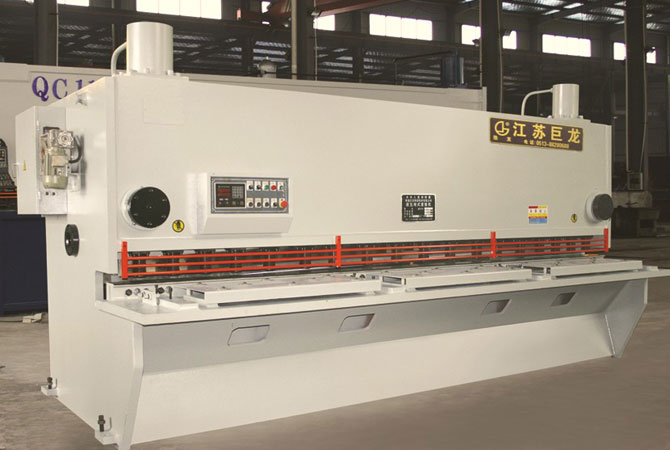

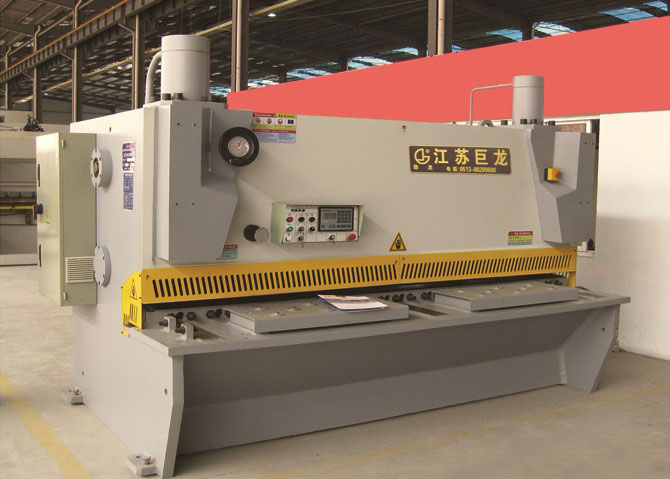

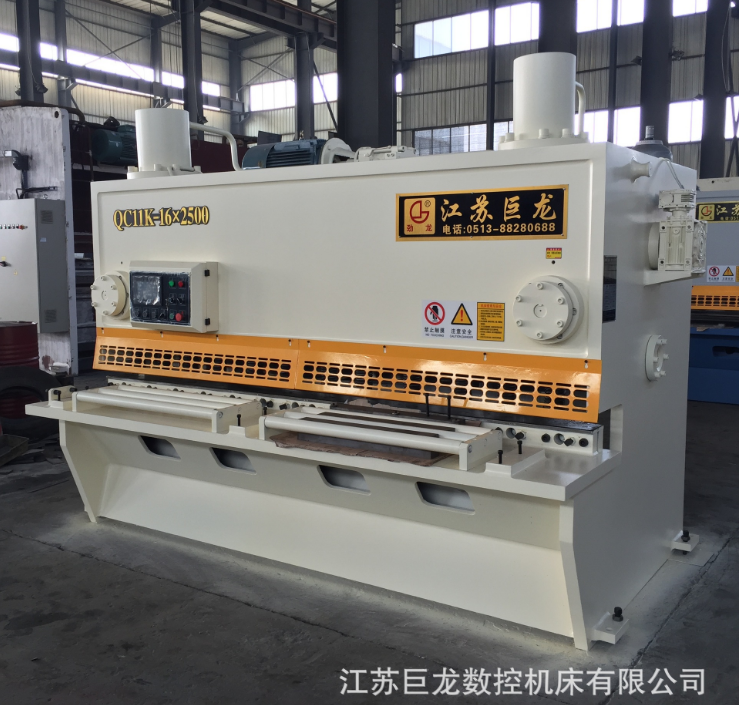

QC11Y/K數控液壓閘式剪板機
產品簡介:集成式液壓系統,有很好的剛性與穩定性,使用壽命長,工作的精度高
產品介紹
- 產品描述
- 產品參數
性能與特點 :
全鋼焊接結構,綜合處理(振動時效、熱處理)消除內應力,有很好的剛性與穩定性;
采用先進的集成式液壓系統,可靠性好;
消除導軌間隙,提高剪切質量;機動后檔料,手動微調,數字顯示;
刀片間隙有手輪調整,迅速、準確、方便。
矩形刀片,四個刃口均可使用,使用壽命長。剪切角可調,減少板料扭曲變形;
上刀架采用內傾結構,便于落料,并能提高工作的精度;
具有分段剪切功能;具有燈光照明裝置功能;
后托料裝置(可另選擇配置);
規格型號
|
可剪板厚 (mm) |
可剪板寬 (mm) |
行程次數 (time/min) |
后擋料行程 (mm) |
剪切角度 (°) |
工作臺高度 (mm) |
電機功率 (kw) |
Q11Y 6×2500
|
6
|
2500
|
14~30
|
20~600
|
0.5-2°
|
800
|
7.5
|
Q11Y 6×3200
|
6
|
3200
|
14~35
|
20~600
|
0.5-2°
|
800
|
7.5
|
Q11Y 6×4000
|
6
|
4000
|
10~30
|
20~600
|
0.5-2°
|
800
|
7.5
|
Q11Y 6×5000
|
6
|
5000
|
10~30
|
20~800
|
0.5-2°
|
900
|
11
|
Q11Y 6×6000
|
6
|
6000
|
8~5
|
20~800
|
0.5-2°
|
1000
|
11
|
Q11Y 8×2500
|
8
|
2500
|
14~30
|
20~600
|
0.5-2°
|
800
|
11
|
Q11Y 8×3200
|
8
|
3200
|
12~30
|
20~600
|
0.5-2°
|
850
|
11
|
Q11Y 8×4000
|
8
|
4000
|
10~25
|
20~600
|
0.5-2°
|
900
|
11
|
Q11Y 8×5000
|
8
|
5000
|
10~25
|
20~800
|
0.5-2°
|
1000
|
15
|
Q11Y 8×6000
|
8
|
6000
|
8~20
|
20~800
|
0.5-2°
|
1050
|
15
|
Q11Y 12×2500
|
12
|
2500
|
12~25
|
20~800
|
0.5-2°
|
840
|
15
|
Q11Y 12×3200
|
12
|
3200
|
12~25
|
20~800
|
0.5-2°
|
900
|
15
|
Q11Y 12×4000
|
12
|
4000
|
8~20
|
20~800
|
0.5-2°
|
940
|
15
|
Q11Y 12×5000
|
12
|
5000
|
8~20
|
20~1000
|
0.5-2°
|
1000
|
22
|
Q11Y 12×6000
|
12
|
6000
|
6~20
|
20~1000
|
0.5-2°
|
1060
|
30
|
Q11Y 16×2500
|
16
|
2500
|
12~20
|
20~800
|
30′-1°30′
|
840
|
22
|
Q11Y 16×3200
|
16
|
3200
|
12~20
|
20~800
|
30′-1°30′
|
900
|
22
|
Q11Y 16×4000
|
16
|
4000
|
8~15
|
20~800
|
30′-1°30′
|
940
|
22
|
Q11Y 16×5000
|
16
|
5000
|
8~15
|
20~1000
|
30′-1°30′
|
1000
|
30
|
Q11Y 16×6000
|
16
|
6000
|
6~15
|
20~1000
|
30′-1°30′
|
1100
|
37
|
Q11Y 20×2500
|
20
|
2500
|
10~20
|
20~800
|
30′-3°
|
900
|
30
|
Q11Y 20×3200
|
20
|
3200
|
10~20
|
20~800
|
30′-3°
|
950
|
30
|
Q11Y 20×4000
|
20
|
4000
|
8~15
|
20~800
|
30′-3°
|
1100
|
30
|
Q11Y 20×5000
|
20
|
5000
|
8~15
|
20~1000
|
30′-3°
|
1100
|
37
|
Q11Y 20×6000
|
20
|
6000
|
6~15
|
20~1000
|
30′-3°
|
1200
|
37
|
Q11Y 25×2500
|
25
|
2500
|
8~15
|
20~800
|
30′-1°30′
|
900
|
37
|
Q11Y 25×3200
|
25
|
3200
|
8~15
|
20~800
|
30′-1°30′
|
950
|
37
|
Q11Y 25×4000
|
25
|
4000
|
6~12
|
20~1000
|
30′-1°30′
|
1100
|
37
|
Q11Y 32×2500
|
32
|
2500
|
6~12
|
20~1000
|
30′-4°
|
1000
|
55
|
Q11Y 32×3200
|
32
|
3200
|
8~12
|
20~1000
|
30′-4°
|
1100
|
55
|
Q11Y 40×2500
|
40
|
2500
|
4~10
|
20~1000
|
30′-4°
|
1200
|
55
|
Q11Y 40×3200
|
40
|
3200
|
4~10
|
20~1000
|
30′-4°
|
1200
|
55
|
